Broadwell-EPを使用したデュアルCPUなPCを組みます！（その⑧ 完成編）（2016/08/28）

　カレーが食べたい。

　チーズナン食べたい。

　ラッシー飲みたい。

　明日どこかのカレー屋に行こうかな。








　Broadwell-EPを使用したデュアルCPUなPCを組みます！（その① CPU取付編）（2016/08/14）
　http://310satyo.blogspot.jp/2016/08/20160814.html

　Broadwell-EPを使用したデュアルCPUなPCを組みます！（その② ETS-N30R-HE 取付編）（2016/08/15）
　http://310satyo.blogspot.jp/2016/08/20160815.html

　Broadwell-EPを使用したデュアルCPUなPCを組みます！（その③ メモリ取付＆起動確認編）（2016/08/17）
　http://310satyo.blogspot.jp/2016/08/20160817.html

　Broadwell-EPを使用したデュアルCPUなPCを組みます！（その④ 「Define S」外装紹介編）（2016/08/19）
　http://310satyo.blogspot.com/2016/08/20160819.html

　Broadwell-EPを使用したデュアルCPUなPCを組みます！（その⑤ 「Define S」内装紹介編）（2016/08/20
　http://310satyo.blogspot.jp/2016/08/20160820.html

　Broadwell-EPを使用したデュアルCPUなPCを組みます！（その⑥ M/B・電源・ファン組込編）（2016/08/21）
　http://310satyo.blogspot.jp/2016/08/broadwell-epcpupc-mb20160821.html

　Broadwell-EPを使用したデュアルCPUなPCを組みます！（その⑦ ストレージ組込・配線編）（2016/08/24）
　http://310satyo.blogspot.jp/2016/08/20160824.html

　の続きです。


　今回で組み立て作業は最終回となります。

　テンポよく組み立てれれなくてすいませんでした。


　前回までで配線作業がある程度終わっていますので，今回はグラフィックカードの接続をして，パソコンの起動確認をする予定です。

　これで電源が点かなかったら・・・

　そんなこと考えたくもありませんね。


　それでは，グラフィックカードを搭載していきます。

　今回取り付けるのは

【VGA①】玄人志向 GF-QUAD-DISP/4DVI/LP
【VGA②】ELSA GeForce GT 730 1GB QD

　の2枚になります。

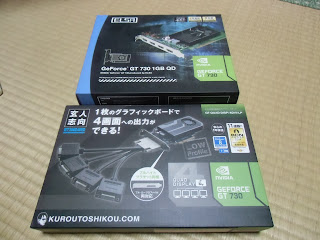

　製品を取り出したところ。


　どちらも搭載されているGPUは「GT730」になりますので，性能自体は大したことありませんが，多画面出力できるのが魅力となっています。

　最終的には 7画面出力する予定ですので，とりあえず両方とも搭載しておきます。



　このマザーボードの拡張スロットは，

　上から

1. PCI-E x8 (Gen2 X4 Link)
2. PCI-E x8 (Gen3 X8 Link)
3. PCI-E x16 (Gen3 X16 Link)
4. PCI-E x8 (Gen3 X8 Link)
5. PCI-E x16 (Gen3 X16 Link)
6. PCI-E x8 (Gen3 X8 Link)

　となっています。

　「玄人志向 GF-QUAD-DISP/4DVI/LP」は x8形状なのでどこにでも挿せますが，「ELSA GeForce GT 730 1GB QD」は x16形状になるので，3スロットか 5スロットにしか挿せません。

　こちらが，

　「玄人志向 GF-QUAD-DISP/4DVI/LP」で，

　が「ELSA GeForce GT 730 1GB QD」になります。


　今回はとりあえず

【VGA①】玄人志向 GF-QUAD-DISP/4DVI/LP　→　6スロット
【VGA②】ELSA GeForce GT 730 1GB QD　→　3スロット

　に装着することにします。

　排気のことを考えると，近づけ過ぎるのは良くないですからね。

　ここに，

　こうやって装着します。

　どちらもコンパクトなグラフィックカードになるので，2枚挿してもスッキリして見えますね。

　背面はこのようになります。

　「玄人志向 GF-QUAD-DISP/4DVI/LP」には専用のケーブルを，

　「ELSA GeForce GT 730 1GB QD」にはHDMIケーブルを接続することになります。



　ということで，以上で作業は終了です。

　組み込み完了した画像が

　コチラになります。

　もうちょい綺麗に配線すれば，見映えは良くなりそうです。

　それに，右側に障害物が何も無いので，風の通りがよく，パーツをしっかりと冷やしてくれそうです。


　今回組み立てたPCのスペックは

【CPU①】Intel Xeon E5-2620 V4
【CPU②】Intel Xeon E5-2620 V4
【CPUクーラー①】ENERMAX ETS-N30R-HE
【CPUクーラー②】ENERMAX ETS-N30R-HE
【メモリ】キングストン KVR21R15S4K4/32
【M/B】ASUS Z10PA-D8
【VGA①】玄人志向 GF-QUAD-DISP/4DVI/LP
【VGA②】ELSA GeForce GT 730 1GB QD
【SSD】Crucial CT250MX200SSD1
【HDD①】WesternDigital WD30EZRX
【HDD②】WesternDigital WD20EZRX
【HDD③】Seagate VB0160EAVEQ（ST3160318AS）
【ODD】なし
【OS】Windows10 Pro 64bit
【電源】Seasonic SSR-750RMS
【ケース】Fractal Design Define S

　となり，後から

【VGA③】ZOTAC GTX970 VD5516 ZTGTX97-4GD501

　が追加される予定です。

　なかなかの構成になりましたよ。

　ボーナスを使って組んだ甲斐があるというものです。





　ここまでで組立作業は完了しましたので，残すは起動確認のみ。

　緊張しながら電源スイッチを押すと・・・


　・・・ピッ！


　電源が付いた！

　これで一安心だ。

　と思っていたところ・・・


　あれ？

　画面に何も表示されないぞ？

　PCとケーブルで接続しているディスプレイ全て確認しましたが，どれにも映像出力されていません。

　電源のLEDは点いているし，ファンも回っている。

　数回電源を入れ直しても症状に変化はありません。



　あれれ？

　相性か何かか？

　つい先日まで問題なく動作していたので，グラフィックカードは故障していないはず。

　旧環境では映像出力できていたので，ケーブルも問題ないはずだし・・・

　何故このような状況になったのか分かりません。

　BIOS更新したほうが良いのかね？

　まずはそれを試してみますか。

　はぁ・・・こういうトラブルは勘弁です。



　ということで，起動確認とベンチ等についてはまた後になります。

　いつになるか分かりませんが，お楽しみに（泣）





　ではではノシ
